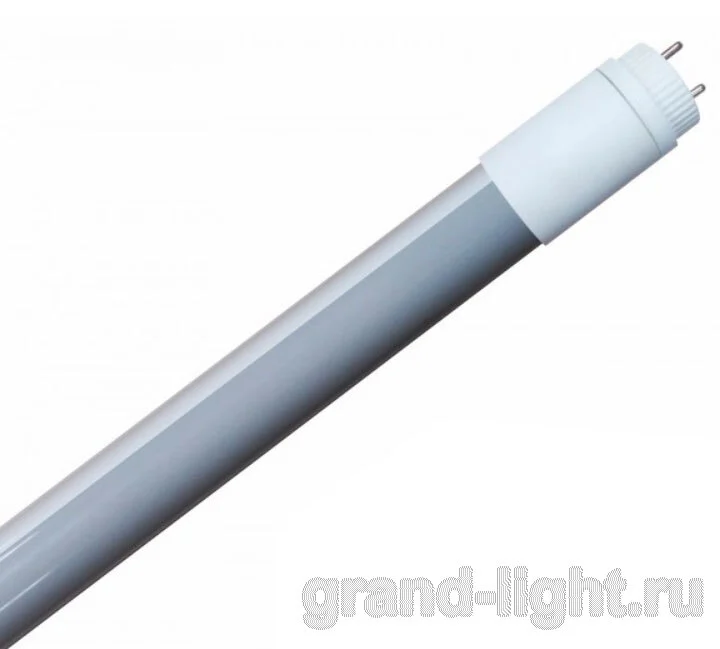

Лампа светодиодная HLT 10-01-C-02 10Вт 5000К G13 T8 60см

Мощность лампы 10 Вт

Номинальное напряжение с 170 В

Номинальное напряжение по 250 В

Род тока Переменный ток (AC)

Форма колбы лампы Линейная

Цоколь G13

Цвет Холодный белый

Световой поток 800 лм

Исполнение стекла/колбы

Опаловое Индекс цветопередачи 90-100 (класс 1А)

Диаметр 26 мм Длина 590 мм

Класс энергоэффективности A

Цветовая температура 5000 К

Средний номинальный срок службы 100000 ч

1. НАЗНАЧЕНИЕ И ОСНОВНЫЕ СВЕДЕНИЯ

1.1 Светодиодные лампы серии HLT используются в светильниках взамен люминесцентных ламп с цоколем G13. В светодиодных лампах в качестве источников света используются светодиоды теплого белого и холодного цвета. Лампы изготавливают в исполнении УХЛ, категория размещения 4 по ГОСТ 15150, при этом диапазон рабочих температур от плюс 40 оС до плюс 1 оС. Светодиодные лампы соответствуют ТУ3461-002-66348503-2011.

2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1 Основные параметры и характеристики Напряжение сети, В ~ 160-260 Частота, Гц 50 Класс светораспределения по ГОСТ Р 54350 П Тип кривой силы света по ГОСТ Р 54350 Д Степень защиты светодиодной лампы от воздействия окружающей среды по ГОСТ 14254 IP40 Устойчивость к механическим воздействиям по ГОСТ 17516.1 М1 Класс защиты от поражения электрическим током по ГОСТ Р МЭК 60598-1 II Срок службы светодиодных ламп, лет, не менее 15 2.2 Модель Номи-нальная потребляе-мая мощ-ность ±5%, Вт Аналог люми-несцентной лампы Световой поток ±5%, Лм холодное/теплое свечение Гарантия, лет Ресурс светодиодов, ч HLT 10-01 10 Т8х60 800/600 2 30000 HLT 20-02 20 Т8х120 1600/1200 2 30000 HLT25-03 25 Т8x60 1800/1600 2 30000 HLT10-04 10 Т8х60 800/600 1 15000 HLT20-05 20 Т8х60 1600/1200 1 15000 HLT25-06 25 Т8x60 2000/1750 1 15000 3. КОМПЛЕКТНОСТЬ

3.1. В комплект поставки входит: Светодиодная лампа – 1 шт.; паспорт – 1 шт. на партию из 25 светильников, но не менее 1 шт. на заказ; индивидуальная упаковка. Примечание. Цвет светодиодов (теплый белый или холодный белый) в поставляемых изделиях в соответствии с договорными документами на поставку.

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4.1 Светодиодные лампы по требованиям безопасности соответствуют ГОСТ Р МЭК 62560. 4.2 Монтаж, устранение неисправностей, чистку и техническое обслуживание ламп необ-ходимо проводить при отключенной электрической сети. Не допускается эксплуатация с поврежденной изоляцией проводов и мест соединений. 4.3 Включение светодиодных ламп в электрическую сеть с параметрами, отличающимися от указанных в разделе 2 настоящего паспорта, запрещается.

5. ПОДГОТОВКА К УСТАНОВКЕ, УСТАНОВКА, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Внимание: Светодиодные лампы снабжены электронным пусковым аппаратом. Перед установкой необходимо демонтировать пуско-регулирующую аппаратуру для люминес-центных ламп. Прямая замена запрещена!

5.1 Извлечь люминесцентные лампы из разъемов светильника.

5.2 Удалить балласт и стартер: Если балласт является электронным, то для его удаления вос-пользоваться рисунками 1 и 2. Рисунок 1 – оригинальная цепь. Рисунок 2 – цепь готовая к замене. Если используется индукционный балласт и стартер, удалить их согласно рисунков 3 и 4, где Рисунок 3 – оригинальная цепь, Рисунок 4 – цепь готовая к замене. Данные лампы можно устанавливать только в цепи как на Рисунке 2 или Рисунке 4. 5.3 Убрать провода и установить светодиодные лампы на место люминесцентных ламп. Слегка повернуть лампу для получения необходимого угла освещения. Включить питание. 5.4 Чистку от загрязнений производить по мере необходимости мягкой ветошью, смоченной в слабом мыльном растворе.

6. СВЕДЕНИЯ ОБ УТИЛИЗАЦИИ 6.1 Лампы не содержат дорогостоящих или токсичных материалов и комплектующих дета-лей, требующих специальной утилизации. Утилизацию светодиодных ламп проводят обычным способом.
